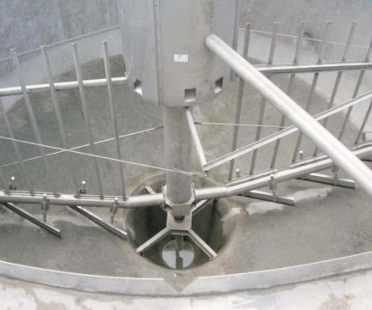

  Döner Köprülü Sıyırıcı




  • Detaylar

    Havuz Şekline ve Ölçülerine göre 3 ayrı modeldir

    Döner Köprülü Dairesel Sıyırıcılar

    Merkezden tahrikli Dairesel Sıyırıcılar

    Doğrusal Sıyırıcılar

    Döner Köprülü Sıyırıcılar

    Döner köprülü sıyırıcı kimyasal çökeltim havuzlarında ağırlıklı olarak çamuru merkeze yönlendirmek amacıyla kullanılır. Sıyırıcı, beton veya çelik konstrüksiyon yapı üzerine mesnetlenir. Deflektörde betonarme veya çelik bir yapıdır.Korozyona karşı mastik epoksi ile korunmuştur.Köprü merkez konstrüksüyondan imal edilebilir. Köprü merkez yapısı, tüm gelen yükleri emniyetle taşıyacak rulmanlarla donatılmış ve köprüye irtibatı mafsallı olması nedeniyle tekerleklerin yürüdüğü havuz duvarı ile havuz merkezi arasında olabilecek kot farklarından etkilenmemektedir. Enerji giriş kablosu bu yapının içinden geçirilerek, fırça + kollektör ile yürüyüş düzenindeki tahrik ünitesi motor + redüktöre iletilir.

    Elektrik Enerjisi Motor Redüktör tahrik sistemine, sıyırıcı köprü merkezine monte dilen bir adet fırça kolektör sistemi ile ulaştırılmaktadır.

    Köprü dönüş çevresel hızı 2 cm/s ve  6 cm/s arasında sağlanabilir.

    Döner Köprülü sıyırıcı ekipmanları, havuz merkezinde bulunan taşıyıcı konstrüksiyona monte edilen merkez yapısı, döner köprü, ve motor redüktör yürüyüş düzeninden oluşmaktadır.

    Motor Redüktör grubu açık hava şartlarında çalışabilecek  şekilde seçilmiş ve korunmuştur.

    Alt taban sıyırıcı paletler döner köprüye yüksekliği ayarlanabilir boru elemanlarıyla bağlanmışlardır.

    Standart köprü genişliği 100 cm olup, Yürüme yolu, korkuluklar ve havuz yüksekliğine göre yapılan merdiveni ile birlikte verilmektedir.

    Sıyırıcı Köprü merkezine isteğe bağlı olarak karıştırıcı ( flokülatör) ilave edilebilir.

    DÖNER KÖPRÜLÜ ÇAMUR SIYIRICILAR TABLOSU

    MODEL

     DK-01

      DK-02

     DK-03

     DK-04

      DK-05

      DK-06

    Havuz Çapı (m)

    5-11

    12-21

    22-30

    31-40

    41-50

    31-60 m

    Çamur Konisi Üst Çapı

    2-3 m

    2-3 m

    3-4 m

    3-4 m

    4-5 m

    4-5 m

    Çamur Konisi Alt Çapı

    0.6 mm

    0.6 mm

    0.6 mm

    0.6 mm

    0.6 mm

    0.6 mm

    Hava Payı

    50 cm

    50 cm

    100 cm

    100 cm

    120 cm

    120 cm

    Tekerlek Yürüyüş Yolu Eni min.

    25 cm

    25 cm

    30 cm

    40 cm

    40 cm

    40 cm

    Motor Gücü (kw)

    0.25

    0.25

    0.37

    0.75

    0.75-1.1

    0.75-3,0

    Takribi Ağırlık (ton)

    0,55-1,35

    1,5-2,7

    3,3-5,25

    6,2-8

    8-10

    10-12

    Çevre Hızı

    2 cm./Sn. -  6 cm./Sn.

    STANDART ÖZELLİKLERİ

    Flender redüktörlü,

    Tork limiter opsiyonu,

    St37+ epoxy kaplı deflökter ve savaklar,

    Dip yatak teflon,
